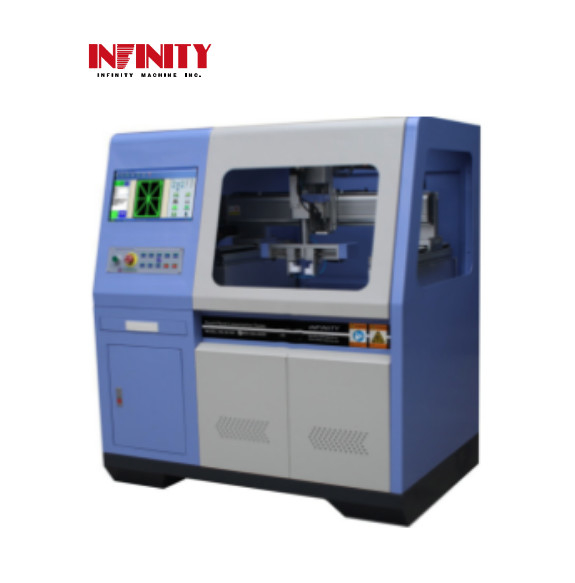

100mm/170mmの高精度の赤外線タッチ パネルのテスター6の斧

100mm/170mmの高精度の赤外線タッチ パネルのテスター6の斧

    • 100mm / 170mm Infrared Touch Panel Tester 6 Axes With High Accuracy
    • 100mm / 170mm Infrared Touch Panel Tester 6 Axes With High Accuracy
  • 100mm / 170mm Infrared Touch Panel Tester 6 Axes With High Accuracy

    商品の詳細:

    起源の場所: 中国製
    ブランド名: Infinity Machine
    証明: CE, ISO
    モデル番号: RS-5610R

    お支払配送条件:

    最小注文数量: 1 セット
    価格: Negotiable
    パッケージの詳細: 中操作解説書およびビデオとの標準的な輸出木の場合。
    受渡し時間: 支払の後の 15 日に出荷される
    支払条件: D/A、D/P、T/T、ウェスタン・ユニオン、MoneyGram
    供給の能力: 1 ヶ月あたりの 200 セット
    連絡先
    詳細製品概要
    サンプルをテストして下さい: CTPスクリーン1pcs X軸の動き範囲: 0~480mm (約19")
    Y軸の動き範囲: 0~300mm (約12") Z軸の動き範囲: 0~50mm
    データ収集頻度: 100kHz、200kHz、settable 400kHz ディメンション: 1580x1100x1520mm
    重量: 650Kgについて パワーソース: AC220V 10Aまたはユーザーによって指定されて
    ハイライト:

    lcd screen tester

    ,

    click speed tester



    100mm/170mmの高精度の赤外線タッチ パネルのテスター6の斧



    モデル:RS-5610R



    目的:



    独自に私達の会社が研究し、開発し、そして製造した多機能のタッチ パネルのテスターは中心がテストのためのプログラム[タッチ パネルの制御システム]のハイテク製品の統合の動き制御、データ収集、分析および統計的な技術です。それに強い機能、簡単なプログラミング、便利な操作および低価格等の利点があります。それはCTPのタッチ画面、赤外線スクリーン、完全な機械製造(携帯電話およびコンピュータ等)プロダクト研究開発およびプロダクト検出のために適当です。



    特許を取らないで下さい:ZL2011 2056 1683.X



    テスト項目:





    100mm/170mmの高精度の赤外線タッチ パネルのテスター6の斧 0



     1. 大会のパネルへのCTPの工場のさまざまな性能試験は、急速に鋼板の試験を実現するために異なった通信プロトコルの港を変えます

         別のICの;大会携帯電話およびタブレット コンピュータ等の完全な機械テストはコンピュータ・ソフトウェアに、テスト データを送信します

         データ収集、分析およびカウントのためのWIFIはおよびPDFおよびEXCELのテスト レポート発生させます;



     2. 試験区域のあらゆる位置の正確さのテスト多点のかちりと言う音を顧客の異なった条件に従ってかちりと鳴らして下さい、位置の偏差をテストして下さい

         正直にプロダクトの処置容量そして正確さをテストする同時の各ポイントおよびサポート2点のかちりと言う音の;



     3. 印の直線性テスト サポートの直線性の偏差を検出する平行ライン、垂直線の、斜めおよび円アークのような多くのイメージ

         プロダクト。それは2点の印のようなサポート方法試験区域内のライン間隔、数およびアークのサイズを自由に置き、多くを支えることができます

         より正確なプロダクト表示の特徴に会う同時そして2点の円の印;



     4. 感受性テストそれは接触の印か無接触印のプロダクト缶への接触ペンの高さを実現するために別の印の位置を置くことができます

         一定でであって下さい調節されて接触制御高さは自動的に見つけられ、;



     5. テストそれ等位に小刻みに動くことは試験区域の多くのテスト グラフを置き、何回ものいつものデータを読み、偏差を計算できます

         価値;



     6. 信頼度試験の滑走:それは判断するかどうかそこに試験区域の多くのテスト グラフおよび特定時および順序に従って滑走を置くことができます

         テストのライン切断はあります;



     7. SNテスト:プロダクトの分岐かちりと言う音テストによって、それはICによって得られる信号の価値を得、SN比を計算できます;

         (ICの議定書のサポートは必要です)



     8. 頻度を置いてテストそれは触れ、試験区域の中央の位置のプロダクトに制御し、計算する何回ものデータを得ることができます

         データを送るデータのための頻度;



     9. 応答時間テスト:試験区域および制御のあらゆる位置のかちりと言う音はサポートにタッチ パネルおよびプロダクトの応答時間を計算します

         分岐応答時間テスト;



     10. パワー消費量テスト:高精度なmiliwattレベルの力テスト モジュールが付いているプロダクトの静的な、動的パワー消費量をテストして下さい;

           (ICの議定書のサポートは必要です)



     11. 強いデータベース関数を使うと、それは急速にデータを使うとグラフの連結を実現するために集められたデータを分析でき自動的にさまざま発生させます

           テスト レポート。これらのレポートは異なったユーザーの条件に従って変わるかもしれません。



     12. ソフトウェアきわめて簡単な容量によって、承認の設定および1キー テスト、それは容易な作動中で、自動的にパスを判断するか、または失敗する場合があります

           テストの後のセットの索引(偏差の価値)に従って;



     13. 分離の程度テスト:2本の接触ペンの分離そして最後の行為を、2本の接触ペン平行分離および完了を実現できます実現して下さい

           垂直展開および完了および45°分離および完了。2ポイント間の最低操作スペースを検出するために接触ペンを動かして下さい

           プロダクトの、実際のグラフおよびタッチ画面に印グラフ、9本の指ジェスチャーの位置を反映するために印を付けるのに異なった色を使用して下さい

           システムの中のテストの模倣。



    指定:



     モデル  RS-5610R
     サンプルをテストして下さい

    CTPスクリーン1pcs (別にテストすることができますまたは2つのサンプルは回転によってテストされます)

     X軸の動き範囲  0~480mm (約19")
     Y軸の動き範囲  0~300mm (約12")
     Z軸の動き範囲  0~50mm
     正確さ制御の位置  ±0.001mm (±0.00004」)

     繰り返されるX-Y軸線正確さを置きます

     ≤0.01mm (≤0.0004」)
     X-Y軸線の動きの速度  0~500mm/sec
     Z軸の動きの速度  0~200mm/sec

     Z軸によって繰り返される位置

     正確さ

     ±0.02mm
     統合された重量の負荷  30g、150g、250g
     ヘッド直径をテストして下さい  可変性Ø3~ Ø15mm
     速度Rの軸線の回転  2~5sec/360°

     軸線AおよびBの端の分離の最高の打撃

     100mmか170mm

     AおよびBの端の分離の速度

     1~50mm/sec

     アナログ及びデジタル電源

     電圧範囲

     DC1.2V~5V

     アナログの&digital電源

     電圧正確さ

     ±0.02V

     パワー消費量の流れ

     検出の範囲

     0~500mA

     パワー消費量力の検出の正確さ

     ±1mW
     データ収集頻度  100kHz、200kHz、settable 400kHz
     通信プロトコル  I2Cバス、シリアル ポート、USB (顧客は通信プロトコルを提供し、私達はコミュニケーション版の獲得データを作ります)
     次元(WxDxH)  1580x1100x1520mm
     重量  650kgについて
     動力源  AC220V 10Aまたはユーザーによって指定されて



    制御ソフトウエア:



    100mm/170mmの高精度の赤外線タッチ パネルのテスター6の斧 1



    100mm/170mmの高精度の赤外線タッチ パネルのテスター6の斧 2100mm/170mmの高精度の赤外線タッチ パネルのテスター6の斧 3



    100mm/170mmの高精度の赤外線タッチ パネルのテスター6の斧 4



    テスト データは、サポートPDFおよびExcel報告します



    100mm/170mmの高精度の赤外線タッチ パネルのテスター6の斧 5



    キャパシタンス タッチ パネルの正確さ、(ずっと標準的なテスト グラフ プログラムは作り付けです)のようなテストに小刻みに動くこと、直線性および感受性会って下さい。
