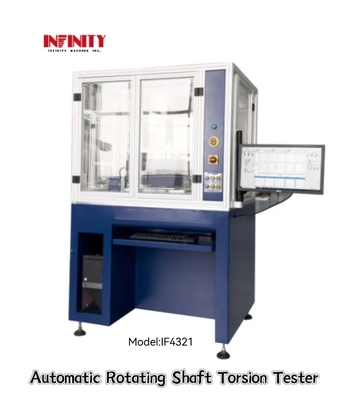

高性能自動回転軸 トルション試験機 ヒンジとノートブック

自動回転軸トルションテスト

モデル:IF4321

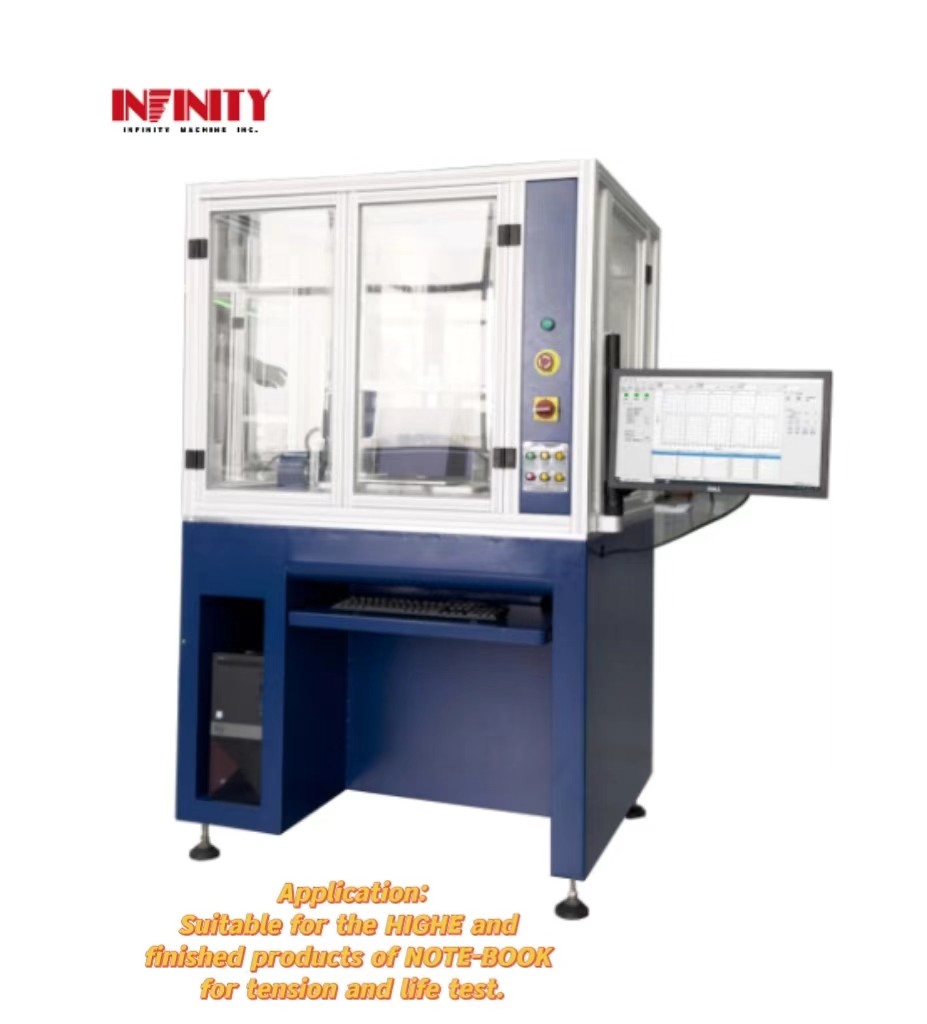

適用する:

この装置は,HINGEとNOTE-BOOKの成品に,トルション (トルション減衰) と寿命試験に適用されます.この装置は,各開閉時のトルション値を測定できます.そしてUSB3経由でPCに収集されたトルション信号を送信.0 光電気隔離通信モジュール,曲線の変化を自動的に記録し,トルション減衰寿命曲線を描く.完成品のトルク測定の目的を達成するために (ヒンジを分解する必要はありません)テスト条件を設定するソフトウェアの使用,操作が簡単で,すべてのデータが保存できます (テスト条件,トルション角度曲線,寿命衰退曲線,テストデータレポート...など).

特徴:

1リアルタイムで表示する,現在のトルクとアングルの変化,あなたは表示することができます:トルク-アングル (N/m-Deg),またはトルク-時間 (N/m-時間) 曲線.

2データのサンプル採取速度は最大2000回/秒まで

3Z軸は日本のパナソニックの サーボモーターで動いています 低騒音で耐久性がありますトークは高速で捕らえられ,Z軸の回転は精密に制御され,制御トークを完了するために閉ループを形成します..

4言語は3つの操作インターフェースで切り替えることができます. トーク単位N,kN,lbf,kgf,gfとmm,cm,m,inchの組み合わせは,任意に切り替えることができます.グローバル顧客に適している.

5試験条件はコンピュータソフトウェアによって設定されます (角度測定範囲,ストローク起源位置,測定速度,測定時間,停止時間, N 回の試験後に N 秒...など) ...など)

6. グラフを印刷し保存できる (扭曲角曲線 + データ,トルク減速曲線 + データ,試験報告).

試験報告書のタイトル,製品仕様,試験日,操作者,ファイル番号など,いつでも変更できます (中国語と英語の両方で).

8オリジナルデータを自動的に保存し,古いテストデータをいつでも読み込み,アーカイブ保存,ファイル調整,印刷できます.

9. このレポートは,設定された上限と下限に応じて,自動的に合格または不合格を決定し,最大トルク値を自動的に生成できます.最低トルク値と現在の試験時間の平均値各曲線の最大トルク値,最小トルク値,平均値を生成できます.

10自動ですべてのトルション角度曲線,トルク減速曲線 +データを記録します.

11. 扭曲減速曲線報告: 扭曲値の変化 (減速) と試験全体の回数との関係を示します.

12日本製パナソニックのサーボモーターで 2500r高パルスコード,高精度位置付け,低騒音,大きなトルクで,長時間使用できます.

13. 韓国のSETECH精密トルクセンサーを使用して ±0.5%FSまでの精度でトルクを測定します.

14. 両面からの力適用は,左側と右側の同期揺れ腕が揺れないことを保証し,試験中に獲得力が非常に正確であることを保証します.試験 HINGE 軸の一貫性と試験精度を確保するための両面軸マッチング装置を装備.

S細分化パラメータ:

曲線: トルシオン-時間 (kgf.cm-時間)

F についてイクシチュア:
