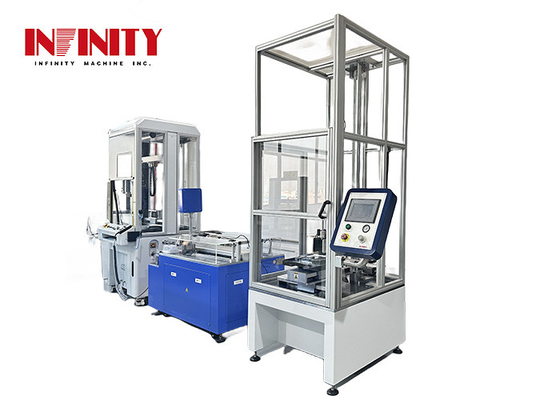

低ノイズ 自動ドロップボール衝撃試験機

3軸自動落下ボール衝突試験機

製品モデル番号:ID6150


適用する:

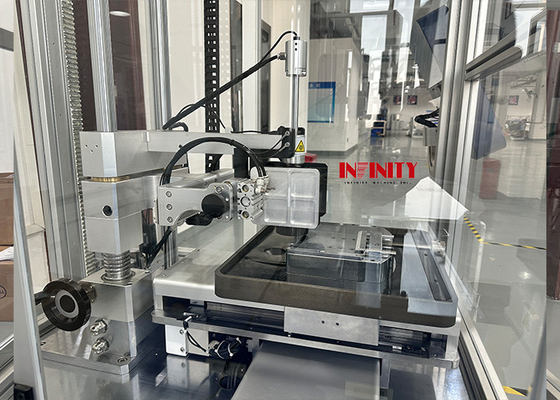

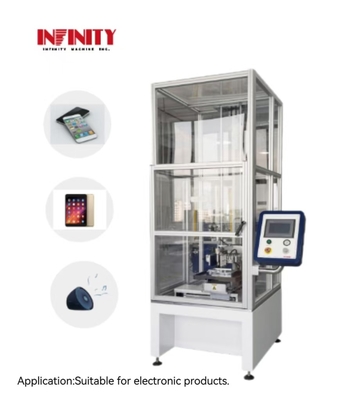

PLC制御モードを採用します. 吸入ノズルは真空負圧を使用します. 異なるサイズの鋼玉を保持します.鋼のボールが自由落下テストとして使用されます.試料の表面に衝撃を与え,携帯電話,タブレット,オーディオ,その他の電子製品の衝撃試験に適した試料の衝撃耐性を試験します.

特徴:
1機械的な爪ドロップ方法よりも正確である.同時に,統合された高速XYプラットフォームで,自動マルチポイントサイクルテストを実現し,テスト効率を改善するためにプログラムすることができます.
2X,Y,Z軸は,日本パナソニックのサーボモーター,精密なボールスクリュー駆動,低騒音,耐久性によって駆動されます.
3言語は簡素化/英語インターフェイスがあり,グローバル顧客に適しています.
4.ソフトウェア操作インターフェースは,シンプルで操作が簡単です.プログラムは,各テストの正確性と安全性を保証するために設計されたアンチ滞在機能を持っています.
5. 独自の自動リセットと自動ピックアップ機能,無監視および自動サイクルテストを実現することができます. 従来のテスト設定パラメータによると,起動と動作中に 鉄球がサンプルに衝撃を与える標本に二次的な衝撃を防ぐためにスプリングで固定されている. XYプラットフォームが円形孔とボール同軸の位置に置かれたとき,円筒が放出され,鋼のボールが落ちます.Z軸がボールを落とした後,サイクルが実行されます.
6操作パネルは回転し,操作者がテストエリアに近づき,サンプルをより便利に積んで卸すことができます.
7. 装置は,動作状態の完全な故障検出メカニズムを提供し,対応するエラー情報プロンプトを提供します.リアルタイムでサーボ障害の検出と処理を行いますセンサーの故障,X,Y,Z軸の限界故障,人および機器の安全を最大限に保護するために.
8装置には赤外線レーザー機能が搭載されており,着陸点の位置を正確に特定し,試験者が試験位置を正確に決定することを容易にする.
9試験式はシステムのROMに保存され,読み取りと試験位置変更が簡単で便利です.

仕様パラメータ:


装置の制御 インターフェース:


アクション・フロー・チャート:

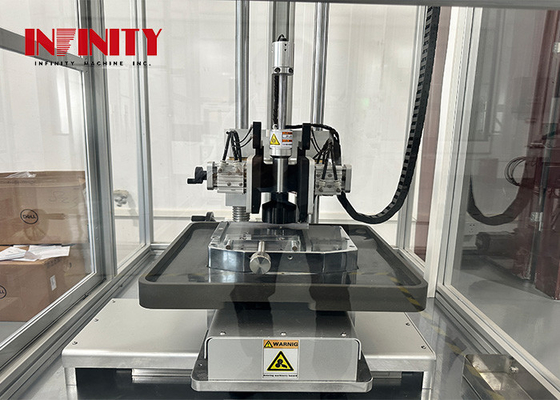

                                                         1. サンプルを固定し,コーンホールにボールを置く


                                                           2Z軸は下りて 鉄球を吸収します

                                                           3鋼のボールを拾って 設定された衝撃高度に上昇します

                                                           4衝突地点にXとYのプラットフォームを配置します

                                                                     5. ボールは落ちて,衝撃点を打つ.

                  6弾丸が反発する瞬間 円筒は伸縮して 鋼の弾丸を固定し 余剰衝撃を防ぐ

7XY プラットフォームが角孔の位置に配置され,ボールと同軸になってから,シリンダーは解放され,鉄のボールが降ろされます.スチールボールは自動的に,角孔の中心にリセット球を拾うためにZ軸が落ちると サイクルが実行されます

サポートとサービス

について衝撃試験機製品技術サポートとサービスには,以下のものがある.
- 設置・設置ガイド
- カリブレーションおよび保守サービス
- トラブルシューティングと修理支援
- ソフトウェアの更新とアップグレード
- 機械の操作と安全に関する訓練と教育
- 試験基準と手順に関する協議
