| 起源の場所: | 中国製 |
| ブランド名: | Infinity Machine |
| 証明: | ISO |
| モデル番号: | IF4331 |
| 最小注文数量: | 1セット |
|---|---|
| 価格: | 交渉可能 |
| パッケージの詳細: | 中操作解説書およびビデオとの標準的な輸出木の場合。 |
| 受渡し時間: | 支払後35日以内に出荷します |
| 支払条件: | T/T |
| 供給の能力: | 月あたり200セット |
| Z軸の運転方法: | 日本パナソニックのサーボモーター | トランスデューサー: | 50N ((5kgf) 1000N ((100kgf) |
|---|---|---|---|
| 走行距離: | 0~150mm またはユーザーによって指定される | 試験負荷範囲: | 0~50N ((5kgf) または 0~1000N ((100kgf) |
| 標本の最高のサイズ: | W300xD300mm | 主要ユニットのサイズ: | W765xD895mmxH1250mm |
| 体重: | 250kgについて | コントロール方法: | X: (右と左) Y: (前と後ろ) |
| ハイライト: | 電源ボタン クリック比率テスター,スマートフォン クリック比率テスター,キーボード クリック比率テスター |
||

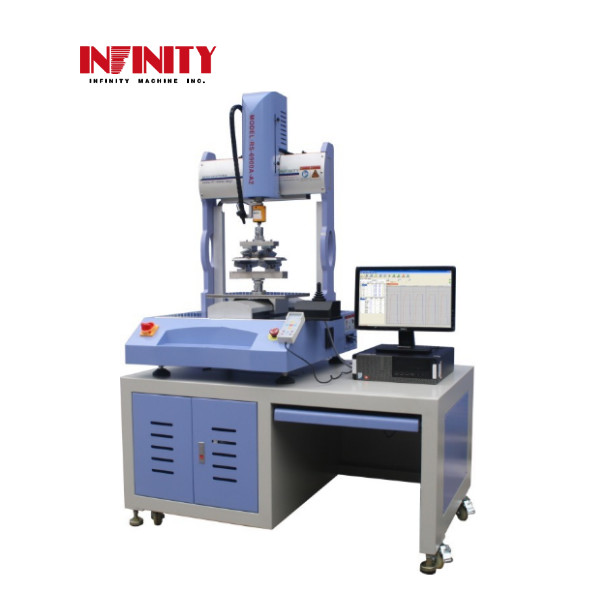

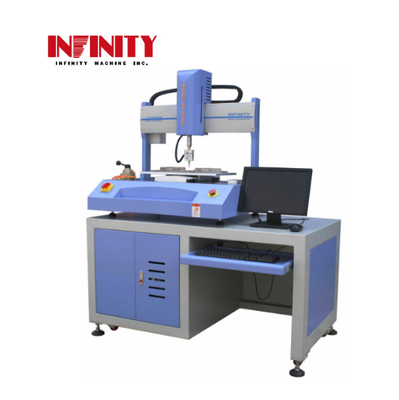

アプリケーション:
このサーボ制御多機能テスターは、X、Y、Z軸によって制御され、ボタンの力試験、電子製品の圧縮、3点曲げ試験、4点曲げ試験に適しています。
専門分野:
1. テスターはX、Y、Z軸によって移動し、X、Yは試験プラットフォームを移動させて、ボタンの多点圧縮試験を実現できます。
力試験と電子製品の圧縮試験; Z軸は変換器に接続して試験力を加え、試験力を収集し、
圧縮時間を制御します。
2. システムはコンピューターの専門ソフトウェアによって制御され、試験力、試験時間、試験サイクル、試験速度を設定でき、
試験力、試験時間、試験速度を収集して試験グラフを生成できます。
3. X、Y、Z軸は、日本のパナソニック製のサーボモーターによって駆動されます。精密ボールねじによる伝達により、低ノイズを実現できます。
そして長寿命。
4. テスターには制御ボックスが装備されており、オペレーターはボックスを使用してテスターの設定を行うこともできます。
5. テスターは卓上型で、付属品として特別なテーブルがあります。
6. 中国語または英語のインターフェースを選択できます。単位（N、Lb、gf、kgf）は自由に切り替えることができます。
7. 試験方法は設定、保存、呼び出しが可能で、保存された記録から使用できます。データと曲線は直接印刷できます
8. 寿命減衰曲線を作成でき、試験レポートはExcelおよびPDFファイル形式に変換できます。
技術的なパラメータ:
| モデル | IF4331 |
| Z軸の駆動方法 | 日本のパナソニック製サーボモーター |
| 変換器 | 50N（5kgf）1000N（100kgf） |
|
駆動範囲 （上下） |
0〜150mm |
| 負荷の試験範囲 | 0〜50N（5kgf）または0〜1000N（100kgf） |
| 負荷の分解能 | 0.01N |
| 負荷の精度 | ±0.5%F.S |
| 変位の試験範囲 | 0〜150mm |
| 変位の分解能 | 0.001mm |
| 変位の精度 | ±0.03mm |
| 試験速度の範囲 | 0.1〜150mm/分 |
| X-Y軸の駆動方法 | パナソニック製サーボモーター |
| 制御方法 | X：（左右）Y：（前後） |
| 駆動範囲 | X：0〜300mm Y：0〜300mm |
| 変位の分解能 | 0.002mm |
| 変位の精度 | ±0.05mm |
| 移動速度の範囲 | 5〜200mm/秒 |
| 試験片の最大サイズ | W300xD300mm |
| 重量 | 約250kg |
| 機械のサイズ | W765xD895mmxH1250mm |
| テーブル付きのサイズ | W1400xD900xH1900mm |
代表的なアプリケーション:
1. 多点圧縮:
試験グラフ。Y軸は力（単位はN、Lb、gf、kgf）、X軸は時間、単位は秒です。下のグラフの設定は、5kgを5秒間5kgの力で保持することです。
試験治具。圧縮パッドの直径は、お客様の要件に合わせて作成されます。
2. ボタンの力試験:
ボタン試験の試験グラフ。
ボタン試験治具。
3. 3点および4点 曲げ試験:
4点曲げ試験は3点曲げ試験と同様で、違いは治具です。したがって、ここでは、3点曲げ試験を紹介します。このテスターには3点曲げ試験が2種類あり、1つは3点曲げ疲労試験、もう1つは3点曲げ強度試験です。
3点曲げ疲労試験グラフ。この試験グラフは、多点保持力試験のグラフと同様です。
同様のグラフ3P曲げ強度試験。
3点曲げ治具。 4 点曲げ治具。
